اغلب راهنماهای فارسی محاسبه هد پمپ آب، فرمول را میدهند و در همان نقطه متوقف میشوند. اما خود فرمول کار سختی نیست — تصمیم درست کار سختی است. در این مقاله ابتدا همان فرمول را در ۳۰ ثانیه میبینید، بعد به سه نکتهای میپردازیم که در هیچ مقاله فارسی دیگری نخواهید دید: چطور TDH را بهجای محاسبه، کاهش دهید؛ چرا عدد امروز برای ۵ سال آینده کافی نیست؛ و چگونه با پمپی که هماکنون دارید، TDH واقعی سیستم را معکوس درآورید.
هد کل پویا (TDH) برابر است با مجموع سه عدد: ارتفاع عمودی، افت اصطکاک لوله، و فشار مورد نیاز در نقطه خروجی — همه به متر. این مجموع را با حداقل ۲۰٪ ضریب اطمینان بهعنوان هد پمپ مورد نیاز در نظر میگیرید. تمام شد.
فرمول هد پمپ در ۳۰ ثانیه

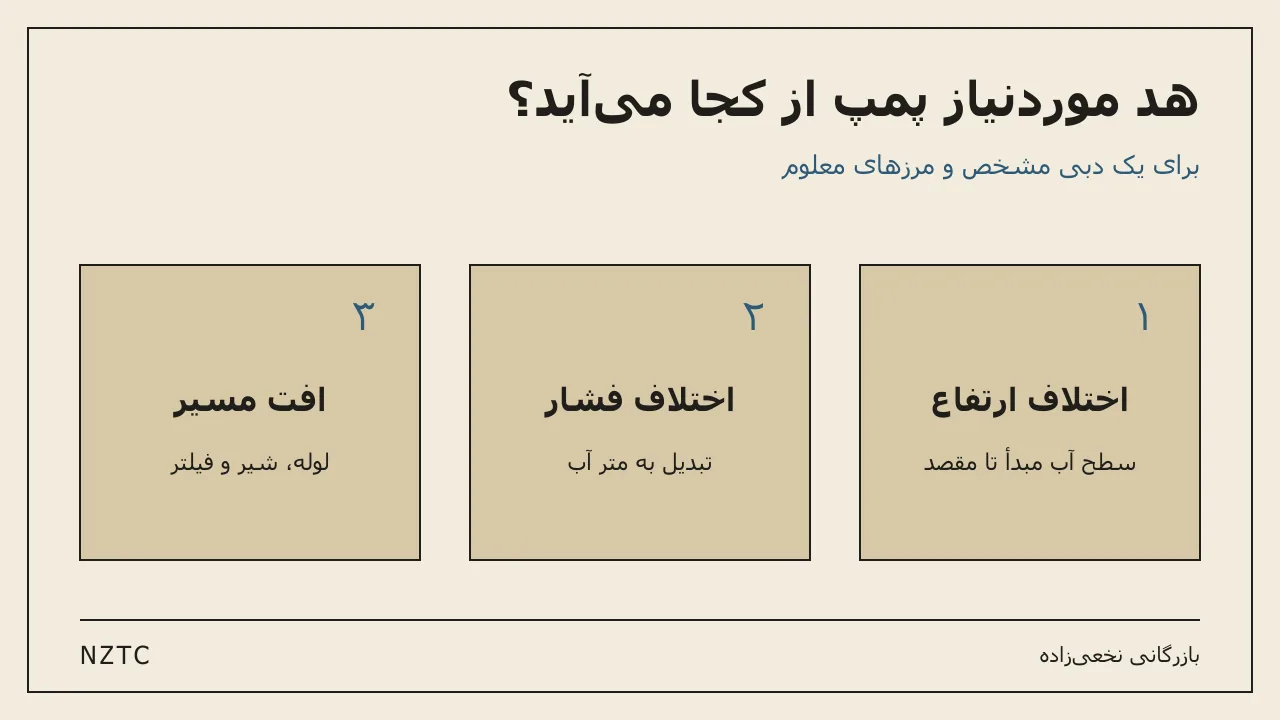

TDH = هد استاتیکی + افت اصطکاک + هد فشار خروجی
هد استاتیکی (Static Head) اختلاف ارتفاع بین سطح آب در منبع — چاه، استخر، رودخانه — و بالاترین نقطهای است که آب باید به آن برسد. اگر آب از چاه ۳۰ متری بالا میآید و به مخزن ۵ متر بالاتر از زمین میریزد، هد استاتیکی شما ۳۵ متر است.
افت اصطکاک (Friction Loss) مقاومت لوله، اتصالات و شیرها در برابر عبور آب است. به قطر لوله، طول مسیر و دبی بستگی دارد و در یک سیستم کشاورزی متوسط میتواند ۲۰٪ تا ۴۰٪ کل TDH را تشکیل دهد.
هد فشار خروجی (Pressure Head) فشاری است که تجهیزات انتها — آبیاری قطرهای، بارانی، یا دوش خانه — برای کار نیاز دارند. معمولاً بین ۱۰ تا ۲۰ متر هد، یا ۱ تا ۲ بار.
برای محاسبه دقیق با اعداد سیستم خودتان، از ماشینحساب رایگان NZTC استفاده کنید — حدود ۳ دقیقه میبرد. اما اگر فقط فرمول را میخواستید، اینجا کار شما تمام است. بخش جالب از همینجا شروع میشود.
TDH یک بودجه است، نه یک عدد
این بزرگترین اشتباه ذهنی در محاسبه هد پمپ است: فرض میکنیم TDH عددی ثابت و بیرونی است که از شرایط پروژه به دست میآید و باید پمپی پیدا کنیم که آن را پوشش دهد. در حالی که TDH یک بودجه است — و بودجه را میتوان مدیریت کرد.
سه ردیف هزینه در این بودجه دارید:
- هد استاتیکی: تقریباً ثابت. شیب زمین و عمق چاه را نمیتوانید تغییر دهید.
- افت اصطکاک: کاملاً قابل کنترل. با تغییر قطر لوله میتوانید آن را تا ۸۰٪ کاهش دهید.
- هد فشار خروجی: نیمهقابلکنترل. روش آبیاری انتخابی شما تعیینش میکند.
نکته اقتصادی که در هیچ مقاله فارسی نخواهید دید: ارزانترین راه برای کاهش TDH، یک سایز بزرگتر کردن لوله اصلی است — نه خرید پمپ بزرگتر.
مثال واقعی — رفسنجان: باغدار پستهای با مسیر ۲۰۰ متری و دبی هدف ۲۰۰ لیتر/دقیقه. در لوله پلیاتیلن ۲ اینچ، افت اصطکاک حدود ۱۱ متر است. در همان مسیر در لوله ۳ اینچ، افت به حدود ۱.۵ متر میرسد — صرفهجویی نزدیک به ۱۰ متر از بودجه TDH.
این ۱۰ متر چه ارزشی دارد؟ تفاوت بین خرید یک پمپ ۸ اسب بخار و یک پمپ ۵.۵ اسب بخار. در بازار ۱۴۰۴ ایران، این تفاوت قیمت پمپ بهتنهایی ۲۰ تا ۳۰ میلیون تومان است. لوله ۳ اینچ بهجای ۲ اینچ شاید ۸ تا ۱۲ میلیون تومان گرانتر تمام شود — و در طول عمر سیستم، حدود ۲۵٪ کمتر سوخت مصرف میکنید چون پمپ زیر بار سبکتری کار میکند.
نتیجه برخلاف انتظار: هزینه کردن روی لوله، ارزانتر از هزینه کردن روی پمپ است. قبل از اینکه TDH را محاسبه و بزرگترین پمپ ممکن را بخرید، حساب کنید آیا با ارتقای لوله میتوانید همان TDH را در محدوده پمپ کوچکتر نگه دارید. برای جزئیات این تله رایج، نگاهی به راهنمای سایز پمپ آب ۲، ۳ و ۴ اینچ بیندازید.
محاسبه هد در ارتفاع کرمان: قانون ۸ متر دروغ است
قاعدهای فنی که در همه کتابها میخوانید: پمپ سطحی نمیتواند آب را از بیش از ۸ متر عمق بمکد. این قاعده در سطح دریا درست است. در کرمان، عملاً قانون ۶.۵ متر است.
دلیلش: قدرت مکش پمپ از فشار اتمسفر نشأت میگیرد. در ارتفاع بالا، فشار اتمسفر کمتر است. این جدول را قبل از طراحی هر سیستم چاه سطحی در استان کرمان ببینید:
| شهر | ارتفاع از سطح دریا | حداکثر مکش عملی |
|---|---|---|
| جیرفت | ۶۰۰ متر | حدود ۷.۵ متر |
| بم | ۱۰۶۰ متر | حدود ۷ متر |
| رفسنجان | ۱۴۷۰ متر | حدود ۶.۷ متر |
| کرمان / سیرجان | ۱۷۵۰ متر | حدود ۶.۵ متر |
| بافت | ۲۲۷۰ متر | حدود ۶ متر |
پس اگر در کرمان روی چاهی ۷ متری حساب کردهاید پمپ سطحی بگذارید، محاسباتتان از پایه غلط است. یا باید پمپ را پایینتر نصب کنید — مثلاً در چاهک کنار چاه — یا از همان ابتدا به پمپ شناور (Submersible) فکر کنید.
این عدد فقط روی هد استاتیکی اثر نمیگذارد. موتور بنزینی و دیزلی هم در ارتفاع کرمان حدود ۱۷٪ از توان اسمی خود را از دست میدهد. برای جزئیات افت توان موتور در ارتفاع، بخش مربوطه را در راهنمای موتور پمپ ارتفاع بالا ببینید.
TDH شما در ۵ سال آینده
این نکته اساسیترین چیزی است که در همه محاسبات هد پمپ گم میشود: محاسبه TDH یک عکس لحظهای است؛ سیستم شما متحرک است. دو ورودی فرمول، در طول زمان به نفع شما تغییر نمیکنند.
سفره چاه افت میکند. سفرههای آب زیرزمینی استان کرمان طبق گزارش شرکت آب منطقهای، سالانه بین ۱ تا ۲ متر افت دارند. اگر امروز سطح آب چاه شما در ۲۰ متری است، در ۸ سال آینده احتمالاً در ۲۸ تا ۳۶ متری خواهد بود. پمپی که برای ۲۰ متر هد استاتیکی خریدهاید، سال چهارم یا پنجم آبدهیاش بهشدت افت میکند.
لوله گالوانیزه رسوب میگیرد. ضریب هازن-ویلیامز (C) لوله گالوانیزه نو حدود ۱۲۰ است. بعد از ۸ تا ۱۰ سال استفاده با آب آهکی کرمان، این عدد به ۱۰۰ کاهش مییابد. نتیجه: افت اصطکاک تا ۴۰٪ بیشتر میشود — بدون اینکه شما اصلاً متوجه شوید.
پس TDH طراحی واقعی = TDH امروز + (نرخ افت سفره × سالهای افق طرح) + ۲۰٪ حاشیه برای رسوب آینده. اگر امروز محاسبه کردهاید TDH شما ۵۰ متر است و افق سرمایهگذاری ۸ سال است، پمپ شما باید برای حدود ۷۰ متر TDH طراحی شود، نه ۵۰. این تفاوت بین خریدن یک پمپ که ۸ سال کار میکند و خریدن پمپ دومی در سال چهارم است.
⚠️ توجه: برای چاههای جدید در دشتهای پستهخیز کرمان (رفسنجان، انار، زرند)، نرخ دقیق افت سفره را از سازمان آب استان استعلام کنید. در برخی پلاکها افت سالانه به ۳ متر هم میرسد و محاسبات استاندارد پاسخگو نیست.
محاسبه معکوس هد: پمپ شما واقعاً چه میگوید
این بخش برای کسانی است که پمپی دارند و فکر میکنند ضعیف کار میکند. بهجای حدس زدن، میتوانید TDH واقعی سیستم را در ۱۰ دقیقه اندازه بگیرید.
روش این است: پمپ را روشن میکنید، دبی واقعی خروجی و فشار خروجی را اندازه میگیرید، و این نقطه را روی منحنی H-Q پمپ — که در دفترچه راهنمای دستگاه چاپ شده — پیدا میکنید. مختصات هد این نقطه به شما میگوید پمپ در حال حاضر چند متر هد تولید میکند. این عدد، TDH واقعی سیستم شما در همین لحظه است.
برای انجام این آزمون نیاز دارید:
- سطل ۲۰ لیتری و کرنومتر گوشی — برای اندازهگیری دبی به روش زمان پر شدن سطل
- گیج فشار ساده (حدود ۱۵۰ تا ۲۰۰ هزار تومان) که روی لوله خروجی نصب میشود
- منحنی H-Q پمپ — از دفترچه راهنما یا سایت سازنده
بعد از اندازهگیری، دو نتیجه ممکن است.
اگر TDH اندازهگیریشده نزدیک TDH طراحی اولیه است، یعنی سیستم سالم است و خود پمپ دچار افت راندمان شده — احتمالاً پروانه ساییده، مکانیکال سیل خراب، یا یاتاقانها فرسوده. باید پمپ را تعمیر کنید.
اگر TDH اندازهگیریشده بیشتر از TDH طراحی است، یعنی سیستم رشد کرده — رسوب لوله، نشتی هوا در مکش، یا افت سفره. مشکل در سیستم است نه در پمپ. تعویض پمپ بهتنهایی کمکی نمیکند؛ باید لوله یا چاه را اصلاح کنید.
این یک سؤال ساده اما حیاتی است که هیچ مقاله فارسی پاسخ نمیدهد: پولم را خرج تعمیر پمپ کنم یا اصلاح لوله؟ این آزمون پاسخ میدهد. برای علائم خرابی خود پمپ، راهنمای عیبیابی موتور پمپ را ببینید.
ماشینحساب هد پمپ NZTC
محاسبه دستی برای فهم منطق فرمول مفید است. برای محاسبه دقیق با شرایط واقعی پروژهتان، از ماشینحساب پمپ NZTC استفاده کنید. مقادیر را برای کاربری منزل، کشاورزی یا صنعتی وارد میکنید و دبی موردنیاز، TDH و توان موتور پیشنهادی را با ضریب اطمینان مناسب دریافت میکنید.
نتیجهگیری
محاسبه هد پمپ یک فرمول سهجزئی است که در ۳۰ ثانیه قابل حل است. اما تصمیم درست از سه نکته میآید: TDH را بودجه ببینید و قبل از خرید پمپ بزرگتر، گزینه ارتقای لوله را بسنجید؛ افق زمانی را در محاسبه بگنجانید تا پمپ امروز در سال پنجم بیمصرف نشود؛ و اگر پمپ دارید، TDH را معکوس اندازه بگیرید تا بفهمید مشکل از پمپ است یا از سیستم. اگر برای پروژهتان به مشاوره اختصاصی نیاز دارید، با کارشناسان NZTC تماس بگیرید.
سوالات متداول
TDH دقیقاً به چه معناست؟
TDH مخفف Total Dynamic Head یا هد کل پویا است — مجموع ارتفاع عمودی، افت اصطکاک لوله و فشار مورد نیاز در خروجی. این عدد میگوید پمپ شما باید چند متر هد تولید کند تا سیستم درست کار کند. واحد آن متر است.
اگر هد را اشتباه محاسبه کنم چه میشود؟
اگر هد را کم بگیرید، پمپ زیر بار کار میکند، آب به نقطه آخر نمیرسد، موتور داغ میشود و عمر دستگاه نصف میشود. اگر هد را زیاد بگیرید، پمپ بیش از حد گران میخرید و در طول عمر دستگاه هزاران لیتر سوخت اضافی مصرف میکنید. حاشیه ایمنی منطقی ۲۰٪ است — نه کمتر، نه دو برابر.
چطور هد سیستم فعلیام را اندازه بگیرم؟
دبی خروجی را با سطل ۲۰ لیتری و کرنومتر اندازه بگیرید (لیتر در دقیقه)، فشار خروجی را با گیج روی لوله بخوانید، و این نقطه را روی منحنی H-Q پمپ از دفترچه راهنما پیدا کنید. ارتفاع عمودی این نقطه روی منحنی، TDH واقعی سیستم شما را نشان میدهد.
تفاوت هد و فشار چیست؟
هد و فشار دو واحد برای یک کمیت هستند. ۱ بار فشار = حدود ۱۰ متر هد آب. اگر گیج روی لوله ۴ بار را نشان میدهد، یعنی پمپ ۴۰ متر هد در آن نقطه تولید میکند. هد واحد سادهتری برای کار با محاسبات لولهکشی است چون مستقیماً قابل جمع با ارتفاع عمودی و افت اصطکاک است.
چرا قانون ۸ متر مکش در کرمان درست از کار درنمیآید؟
چون فشار اتمسفر در کرمان (ارتفاع ۱۷۵۰ متر) حدود ۱۹٪ کمتر از سطح دریا است. حداکثر مکش عملی پمپ سطحی در شهر کرمان حدود ۶.۵ متر است — نه ۸ متر. اگر چاه سطح آب کمعمق ندارد، باید به پمپ شناور یا نصب پمپ در چاهک کنار چاه فکر کنید.
